伴隨時代的發展，掃地機器人已經成為不少家庭的必需品。

    掃地機器人可以清潔床底，清理各種衛生死角，可以與主人互動，甚至可以作為寵物的玩具，總之掃地機器人已經成為了大家都喜歡使用“智慧家電”。



    掃地機器人家庭普及率：



    掃地機機器人興起的時間并不長，從2015年開始爆發，到2019年，中國市場掃地機器人銷量接近450萬臺/年。



    掃地機器人屬于城市年輕家庭非常歡迎的產品，更主要要的是，這玩意真的可以做好家務。美國掃地機機器人的家庭滲透率最高，2018年達到16%。中國掃地機器人的滲透率略低。



    中國掃地機器人的普及率仍然低于5%。從美國的掃地機器人普及率來說，中國仍然有極大的增長空間。



    那么售價動輒高達幾千元的掃地機器人，成本到底是多少？



    要了解掃地機器人的成本構成，咱們就需要先了解清楚：掃地機器人的工作原理，掃地機器人的硬件構成。



    掃地機器人的工作原理





    既然是掃地機器人，我們將這個機器人同人類做對比。



    1、掃地機器人眼睛，耳朵，如何知道房間是什么樣子？房間里柜子，鞋子，床，座椅，人都在什么地方？他能不能知道這些東西都是什么？



    掃地機器人的眼睛：就是激光雷達，激光雷達主要用來測量距離和識別物體。



    我們經常能夠看到，掃地機器人上面有攝像頭。目前SLAM+視覺的導航方式，主要應用在無人駕駛技術上面，例如特斯拉，百度appollo，這些無人駕駛系統上面。這主要原因在于對于CPU的算法和功耗更大。



    目前掃地機器人的攝像頭的主要作用，并不是用來識別物體，而是用來同“主人”溝通中，可以獲取到包括面部識別等信息。識別物體主要還是激光導航傳感器。



    激光導航傳感器，主要是構建反射物的輪廓，通過輪廓來對比這個物體大致的現實產品。



    掃地機器人的耳朵，其實就是麥克風。這個跟我們常用的SIRI，還有小度，天貓精靈都是一個原理。一個麥克風+CPU芯片中的語音智能算法，掃地機器人就可以跟你對答如流了。

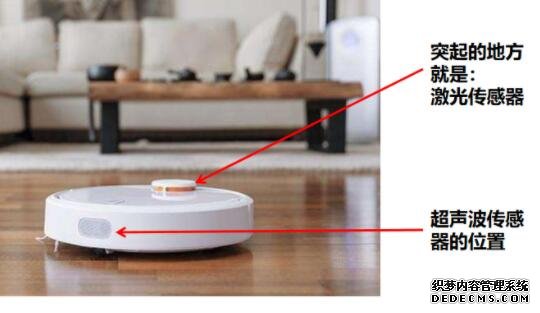

    有一些掃地機器人，在距離上面的測距使用的是超聲波測距傳感器。這個也屬于掃地人的耳朵，這個主要用在避障方面。



    跟人的眼睛一樣，掃地機器人的激光傳感器也是在最高的位置。這個真的是整個掃地機器人最貴的地方?？蓜e不小心損壞了，這玩意換一個也有不少錢。（咱們后面有詳細說具體價格）



    2、大腦+小腦，也就是掃地機器人的核心處理器：3大核心處理器



    市面上面常見的掃地機器人都是使用的ARM架構的處理器芯片。這玩意跟電腦CPU（X86架構）是一個作用。內置的算法以及人機交互的架構都在這里運行。



    1、主控制芯片主要用來做上層應用。包括操作系統及語音，視覺，UI界面交互都是由主控芯片管理，例如小米掃地機器人使用的AllwinnerARMCortel-A7架構的四核處理器。



    2、微控制器主要用來進行路徑規劃。運行SLAM導航算法，建立房間虛擬三維空間地圖。



    3、數字信號處理器。這主要是為控制芯片進行路徑規劃后，下發指令給執行的電機，包括舵輪（掃地機人前進，轉向的輪子），掃地刷的電機，吸塵器的電機，讓這些電機工作。



    掃地機器人電路板上面的結構件及核心部件|小米掃地機器人



    掃地機器人的大腦主要用來規劃路徑，避障，以及人機交互，例如：人類設定打掃范圍，以及語音指導掃地機器人進行打掃，都需要處理器進行處理后，將指令下發到執行機構。



    小腦屬于跟執行層最近的控制區域，例如我們上面說的，后面兩個處理器：數字信號處理器和微控制器都是對執行層（電機），進行控制和回饋外部信息的處理器。



    小米及TCL等掃地機器人都適用意法半導體的M3微控制芯片作為路徑規劃的控制芯片。



    路徑規劃的芯片



    3、執行機構：電機（無刷電機或者是無刷電機）



    掃地機器人執行機構為三種：行走的舵機，掃地的電機，吸塵器電機。掃起來的灰塵被吸入存儲區就是掃地機器人的工作過程。
